Набор Дроссельных диафрагм Buderus Арт.87160113430

Арт.87160113430

В комплекте 3 разные диафрагмы дымоудаления

Схема B22

Цвет Серый

Набор Дроссельных диафрагм используется для схемы дымоудаления B22, C12 для котлов Buderus.

Подходит к котлам:

  • Logamax U052 мощностью до 35кВт
  • Logamax U072 мощностью до 35кВт



В комплект входит 3 диафрагмы:

01. Дроссельная диафрагма для котлов Buderus Logamax

Нар.диам:132мм Внутр.диам:65мм (Фигурная Арт.7736995123)



02. Дроссельная диафрагма для котлов Buderus Logamax

Нар.диам:132мм Внутр.диам:80мм (Круглая Арт.7736900818)



03. Дроссельная диафрагма для котлов Buderus Logamax

Нар.диам:132мм Внутр.диам:97мм (Тонкая Арт.87160113430)
(Поставляется только под заказ. Срок поставки 10 недель.)



Схемы дымоходов для котлов Buderus Logamax U-052





  • Схема дымоудаления B22:

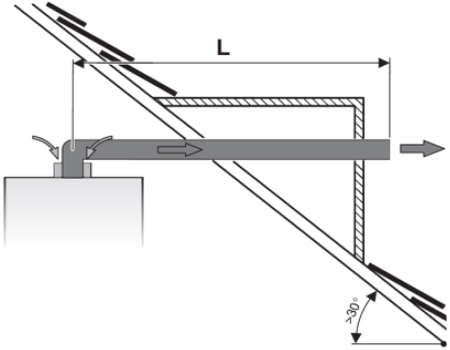

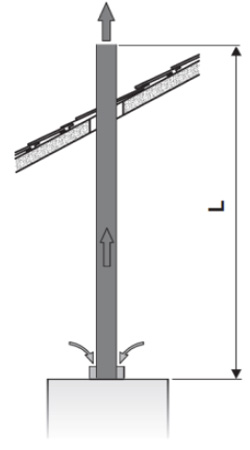

Горизонтальный Однотрубный Дымоход     Вертикальный Однотрубный Дымоход
С забором воздуха
для горения из помещения
    С забором воздуха
для горения из помещения
"L" - максимально допустимая длина труб отвода дымовыхгазов. Каждое колено уменьшает "L" на 1метр.



Воздух для горения берется из помещения по диам:100мм.

Сгоревшие газы выходят из котла по диам: 60мм (далее переходник на диам:80мм)

Сгоревшие газы выбрасываются на улицу по диам: 80мм





  • Схема дымоудаления C12:

Горизрнтальный Коаксиальный
Приток воздуха / отвод дымовых
газов по концентрической трубе горизонтально
"L" - максимально допустимая длина труб отвода дымовых
газов. Каждое колено уменьшает "L" на 1метр.

Воздух для горения берется с улицы через дымоход по диам:100мм.

Сгоревшие газы выходят из котла по диам: 60мм на улицу

logo_pdf.png   Рекомендация по подбору дымохода для котла Buderus Logamax U052

Артикул 87160113430
Производитель Buderus
Цвет Серый
Для котла: Buderus Logamax U072 Buderus Logamax U052
